快恢复二极管常采用的小型封装有哪些？

   快恢复二极管采用带有翼形短引线的小型塑料封装，可分为SOT-23、SOT-89、SOT-143、SOT-252几种尺寸结构，产品有小功率管、大功率管、场效应管和高频管几个系列。

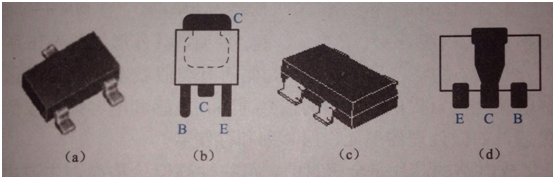

   SOT-23是通用的表面安装晶体管，SOT-23有3条翼形引脚，如图1(a)所示。
SOT-89适用于较高功率的场合，它的e、b、c3个电极是从快恢复二极管的同一侧引出，晶体管底面有金属散热片与集电极相连，晶体管芯片粘接在较大的铜片上，以利于散热，如图1(b)所示。
    SOT-143有4条翼形短引脚，对称分布在长边的两侧，引脚中宽度偏大一点的是集电极，这类封装常见双栅场效应管及快恢复二极管，如图1(c)所示。
    SOT-252封装与S0T-89相似，3个电极从快恢复的同一侧引出，SOT-252封装的功耗可达2～50W，应用于大功率快恢复二极管，如图1(d)所示。
