怎么测量快恢复二极管的性能？

作者：海飞乐技术时间：2018-05-23 21:27

在确保快恢复二极管是真管的前提下，反向恢复时间是能衡量快恢复二极管重要参数，在一定的耐压和电流下，反向恢复时间是衡量高频续流及整流器件性能的重要技术指标。所以只用测量反向恢复时间即可,具体方法如下：

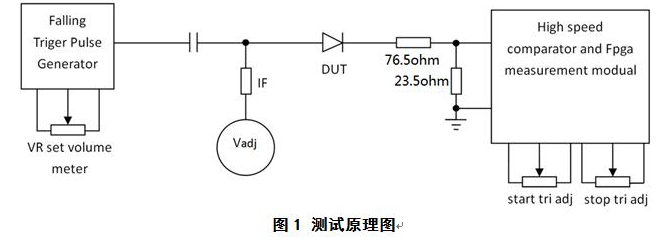

快恢复二极管反向恢复时间测量电路如图1。由直流电流源供规定的IF，脉冲发生器经过隔直电容器C加脉冲信号，利用电子示波器观察到的trr值，即是从I=0的时刻到IR=Irr时刻所经历的时间。

设器件内部的反向恢电荷为Qrr，有关系式

trr≈2Qrr/IRM

由以上公式可知，当IRM 为一定时，反向恢复电荷愈小，反向恢复时间就愈短。
