400V/240A超快恢复二极管模块

作者:海飞乐技术 时间:2019-04-03 17:55

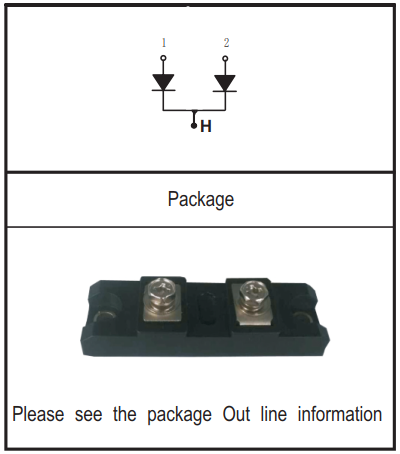

400V/240A超快恢复二极管模块

400V/240A超快恢复二极管模块性能与应用
  海飞乐技术有限公司研发生产的HFM240NB4MD超快恢复二极管模块,反向恢复电压400V,低正向电压降1.2V,正向电流240A,超快速反向恢复时间60ns。可应用于功率转换器、电机驱动、逆变焊机和各种开关电源等。在不间断电源、开关电源中,为了取得最少谐波的平滑波形,变换器件开关频率就必须尽可能的提高。但是每次开关都会产生损耗,导致器件温度升高。冷却能力通常限制了变换器件的性能。具有良好设计的二极管在减小变换器的损耗上发挥很大作用,二极管开关特性越好,器件开通损耗就越小。HFM240NB4MD通过较低反向恢复电流,尽量降低恢复损耗,以减低系统故障的风险。使整机的机械结构紧凑、简化、体积缩小、重量减轻、节电、节材、可靠性提高,

400V/240A超快恢复模块HFM240NB4MD特点
反向恢复电压:Vrrm=400V
低正向电压降:VF(typ.)=1.2V
平均正向电流:IF(AV.)=240A @Tc=100℃
超快速反向恢复时间:Trr(typ.)=60ns
减少电磁干扰与开关损耗
非绝缘型封装

400V/240A超快恢复模块HFM240NB4MD应用
逆变焊机
不间断电源
开关电源
电机驱动
大功率转换器

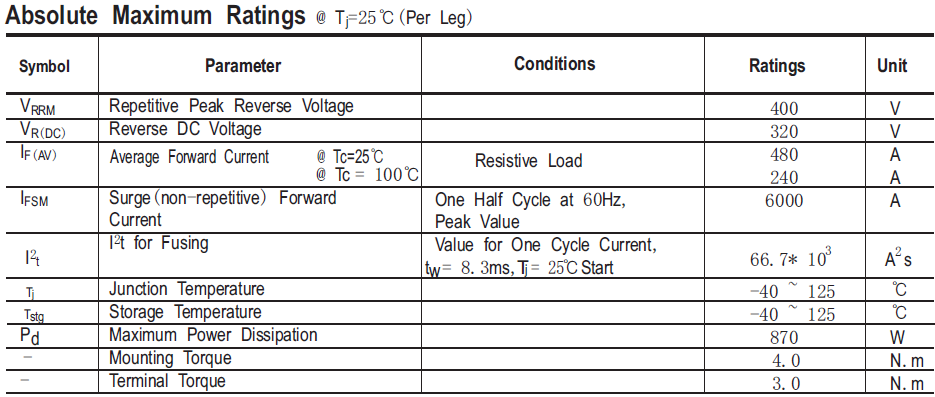

400V/240A超快恢复模块HFM240NB4MD主要参数
400V/240A超快恢复模块HFM240NB4MD主要参数

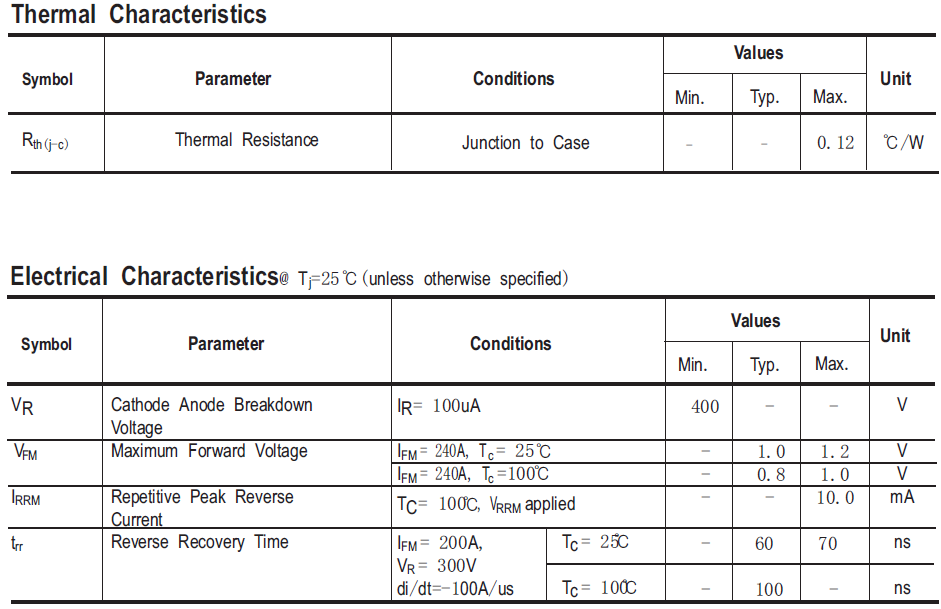

 400V/240A超快恢复模块HFM240NB4MD电气特性
400V/240A超快恢复模块HFM240NB4MD电气特性

HFM240NB4MD封装结构与尺寸图
HFM240NB4MD封装结构与尺寸图

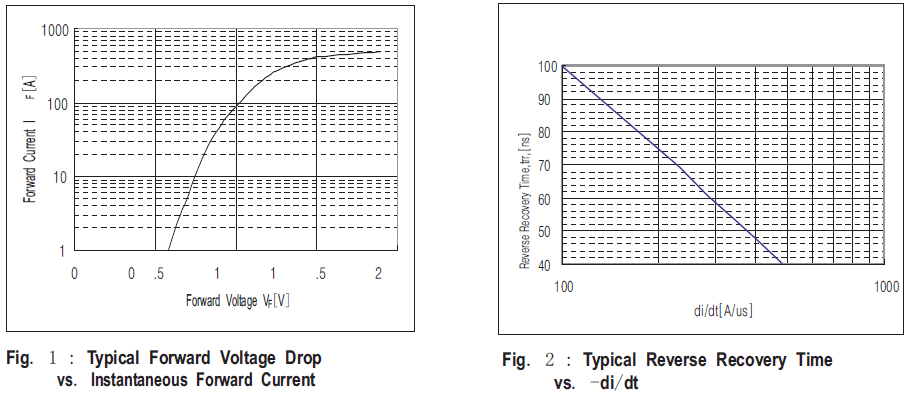

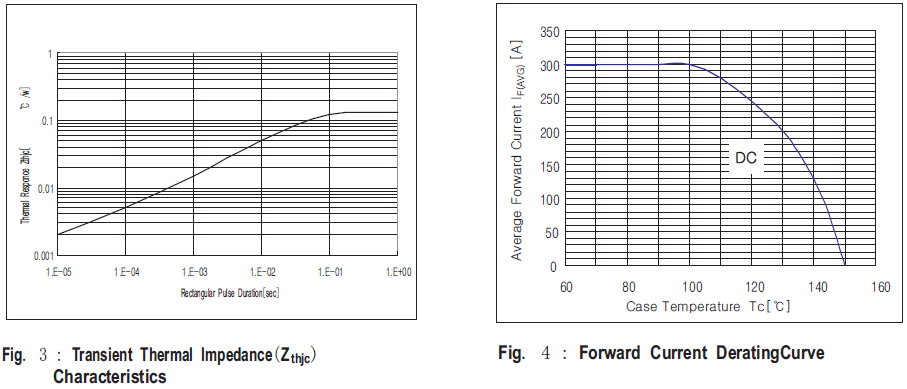

HFM240NB4MD特性曲线图
HFM240NB4MD特性曲线
HFM240NB4MD特性曲线
