测量分辨1N400x二极管与快恢复二极管的方法

作者:海飞乐技术 时间:2016-11-24 16:15

   快恢复二极管我们用的很多,用的时候发现有的是用1N400x代替的,用万能表还测不出来,我们可以做一个20KHZ---40KHZ的高频电源,先用真的快恢复二极管接上,用万用表测一下电压,再把要测的快恢复二极管接上,如果两个二极管的电压一样,就是真的,如果电压偏低就是假的。因为1N400X系列的二极管高频特性很差,在高频就会露馅。

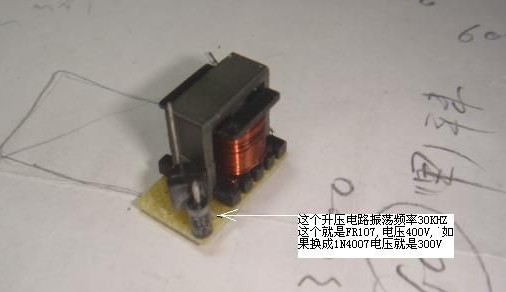

测量区分二极管与快恢复二极管的方法 图示
   只要频率高于工频,就能看出来,频率越高越明显,因为快恢复二极管是高频管,1N00X是低频管,频率一高就不能胜任了。开关变压器有两个绕组,一个是直流输出24V,一个直流输出115V,两路里各有一个二极管,这两二极管就是高频二极管,如果换成1N400X系列的二极管,输出电压就小于24V,115V了。测量的是整流后的直流,不是用交流档测高频交流,在高频下1N400X整流效果很差,频率越高差别越大。1N400X系列是低频整流管,在20KHZ下FR107和1N4007整流后的直流电压相差30%,40KHZ下FR107和1N4007相差50%。1N4007还发热严重。

  简单点就用旧彩电板子上那开关电源测,换在主电源(就百多伏那组)带-六十瓦左右白炽灯炮。相比较管子发热重就不是快恢复管。因有人用1007去带。弄上就冒烟。还有就是用表量正向电阻要小点。
