AC/AC变换的电路图与工作原理

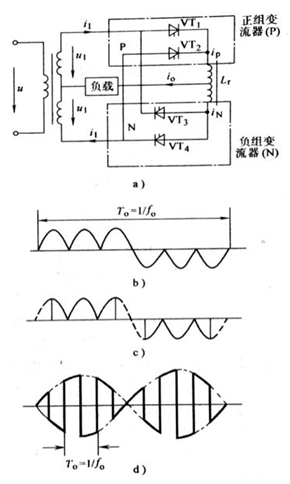

 图3-26a所示为AC/AC变换器的原理电路图。实际上是由正组(P)双半波变流器和负组(N)
双半波变流器反并联组成的。正组由VT1和VT2组成，负组由VT3和VT4组成。
  当正组工作时，分别触发VT1和VT2使之导通，负载上获得正向电压；而负组工作时，对VT3和VT4触发使之导通，负载上获得反向电压。现以电阻性负载为例，并假定两组变流器不同时工作。

  (1)整半周工作方式：假定输出交流电压的频率（fo）为电源频率（fs）的1/3，即To=3Ts。为此在输出的前半周期内(To/2)，让正组变流器工作3个电源电压整半周，在此期间内负组变流器被封锁；然后在输出的后半周期内，让负组变流器导通3个电源整半周，在此期间内正组变流器停止工作，这样可以获得如图3-26b所示的波形，其输出电压中的基波分量的频率为电源频率的1/3，即fo=fs/3，以此类推。当每个输出电压半周期内包含电源电压整半周个数为n时，则输出电压中的基波分量频率为电源频率的1/n，即fo=fs/n。
  由以上分析可知，按整半周工作方式，输出频率是不能连续可调的，而且输出电压中包含大量的谐波。
  (2)a调制工作方式：若每个电源半周期不是整半周期导通，而是控制a不同，让输出电压按理想的正弦波进行调制，则能获得如图3-26c所示的波形，其输出电压中的基波频率仍然为电源频率的1/3，但其输出波形比图3-26b更接近正弦波，其谐波含量较低。这种工作方式是AC/AC直接变换器所采用的。
  (3)高频工作方式：这种工作方式不同于前述的两种，在1个电源电压的半周期内，两组变流器要轮流工作多次，当图3-26a的晶闸管用自关断器件代替时，就可以实现这种工作方式，而且要求先封锁已导通的变流器，然后才能使另一组变流器投入工作。若在1个电源电压周期里，以高速率切换两组变流器，使其轮流工作，则能获得如图3-26d所示的波形，并称它为高频工作方式。它同前述方式配合使用，可获得宽范围调频的好处。
