逆变电源超快恢复二极管参数选择

作者:海飞乐技术 时间:2016-12-05 10:59

    超快恢复二极管则是在快恢复二极管基础上发展而成的,其反向恢复时间trr值已接近于肖特基二极管的指标。它们可广泛用于开关电源、脉宽调制器(PWM)、不间断电源(UPS)、交流电动机变频调速(VVVF)、高频加热等装置中,作高频、大电流的续流二极管或整流管,是极有发展前途的电力、电子半导体器件。超快恢复二极管的内部结构与快恢复二极管一样,它是在P型、N型硅材料中间增加了基区I,构成P-I-N硅片。由于基区很薄,反向恢复电荷很小,不仅大大减小了trr值,还降低了瞬态正向压降,使管子能承受很高的反向工作电压,超快恢复二极管的反向恢复电荷进一步减小,使其trr可低至几十纳秒。

   随着装置工作开关频率的提高,FRED给高频逆变装置的开关器件作续流、吸收、箝位、隔离、输出和输入整流器,超快恢复二极管是IGBT、功率MOSFET等开关器件就不能发挥其功能和独特作用的关键。超快恢复二极管的关断特性参数(反向恢复时间t、反向恢复电荷Q、反向峰值电流I )影响着其在逆变电路中的性能。这些参数也是逆变电源中的超快恢复二极管选型的要点。最佳参数的FRED与高频开关器件协调工作,使高频逆变电路内因开关器件换相所引起的过电压尖峰、高频干扰电压及EMI降至最低,使开关器件的功能得到充分发挥。

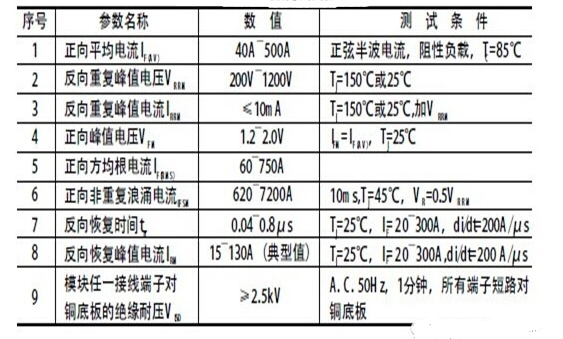

图:超快恢复二极管的参数说明
  图:超快恢复二极管的参数说明

  逆变电源超快恢复二极管选型实例

  上次采用FR307作为逆变器高压侧全桥整流输出330VDC,DC--DC部分推挽开关频率50KHz,但发现老是烧坏FR307,SPWM部分采用软件生成,现在面临的问题是选用整流二极管问题,现在想找相关管子代换。

  FR307最大反向峰值电压:1000V,最大平均正向电流:3A,最大正向浪涌电流:200A,最大正反向漏电电流5uA,最大正向电压:3A时1。3V,最大反向恢复时间:500nS。HER307最大反向峰值电压:800V,最大平均正向电流:3A,最大正向浪涌电流:200A,最大正反向漏电电流10uA,最大正向电压:3A时1。85V,最大反向恢复时间:70nS。SF37:最大反向峰值电压:600V,最大平均正向电流:3A,最大正向浪涌电流:125A,最大正反向漏电电流5uA,最大正向电压:3A时1。5V,最大反向恢复时间:35nS。

  结论:看参数就知道FR的回复时间太长,只能用在20K以下。建议用HER,SF系列的。
