快恢复二极管在元器上的检测和替换原则

作者:海飞乐技术 时间:2016-12-06 15:24

 快恢复二极管具有单向导通性,快恢复二极管的主要作用是稳压、整流、续流以及开关。快恢复二极管使用久了难免会出现损坏,这就涉及到快恢复二极管的好坏检测与代换。

  快恢复二极管的性能检测

  (1)测量反向恢复时间
测量电路如图1。由直流电流源供规定的IF,脉冲发生器经过隔直电容器C加脉冲信号,利用电子示波器观察到的trr值,即是从I=0的时刻到IR=Irr时刻所经历的时间。
设器件内部的反向恢电荷为Qrr,有关系式
           trr≈2Qrr/IRM                          (1)
由式(1)可知,当IRM 为一定时,反向恢复电荷愈小,反向恢复时间就愈短。

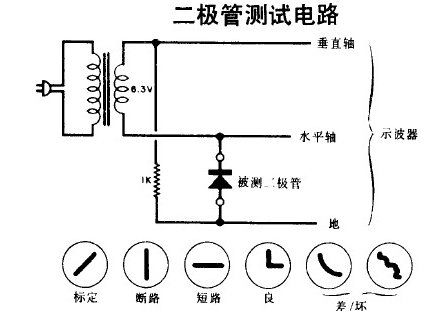

图1 快恢复二极管检测电路
图1 快恢复二极管检测电路

(2)常规检测方法
在业余条件下,利用万用表能检测快恢复、超快恢复二极管的单向导电性,以及内部有无开路、短路故障,并能测出正向导通压降。若配以兆欧表,还能测量反向击穿电压。
实例:测量一只C90-02超快恢复二极管,其主要参数为:trr=35ns,Id=5A,IFSM=50A,VRM=700V。外型同图(a)。将500型万用表拨至R×1档,读出正向电阻为6.4Ω,n′=19.5格;反向电阻则为无穷大。进一步求得VF=0.03V/格×19.5=0.585V。证明管子是好的。

注意事项:
(1)有些单管,共三个引脚,中间的为空脚,一般在出厂时剪掉,但也有不剪的。
(2)若对管中有一只管子损坏,则可作为单管使用。
(3)测正向导通压降时,必须使用R×1档。若用R×1k档,因测试电流太小,远低于管子的正常工作电流,故测出的VF值将明显偏低。在上面例子中,如果选择R×1k档测量,正向电阻就等于2.2kΩ,此时n′=9格。由此计算出的VF值仅0.27V,远低于正常值(0.6V)。

 快恢复二极管代换原则

1.整流二极管的代换  整流二极管损坏后,可以用同型号的整流二极管或参数相贩其它型号整流二极管代换。

    通常,高耐压值(反向电压)的整流二极管可以代换低耐压值的整流二极管,而低耐压值的整流二极管不能代换高耐压值的整流二极管。整流电流值高的二极管可以代换整流电流值低的二极管,而整流电流值低的二极管则不能代换整流电流值高的二极管。

2.稳压二极管的代换  稳压二极管损坏后,应采用同型号稳压二极管或电参数相同的稳压二极管来更换。

    可以用具有相同稳定电压值的高耗散功率稳压二极管来代换耗散功率低的稳压二极管,但不能用耗散功率低的稳压二极管来代换耗散功率高的稳压二极管。例如,0.5W、6.2V的稳压二极管可以用1W、6.2V稳压二极管代换。

3.开关二极管的代换  开关二极管损坏后,应用同型号的开关二极管更换或用与其主要参数相同的其它型号的开关二极管来代换。

    高速开关二极管可以代换普通开关二极管,反向击穿电压高的开关二极管可以代换反向击穿电压低的开关二极管。




上一篇: 什么是快恢复二极管?
下一篇:逆变焊机中的快恢复二极管故障检测与处理
