如何缩短快恢复二极管的反向恢复时间?

作者:海飞乐技术 时间:2018-03-15 10:26

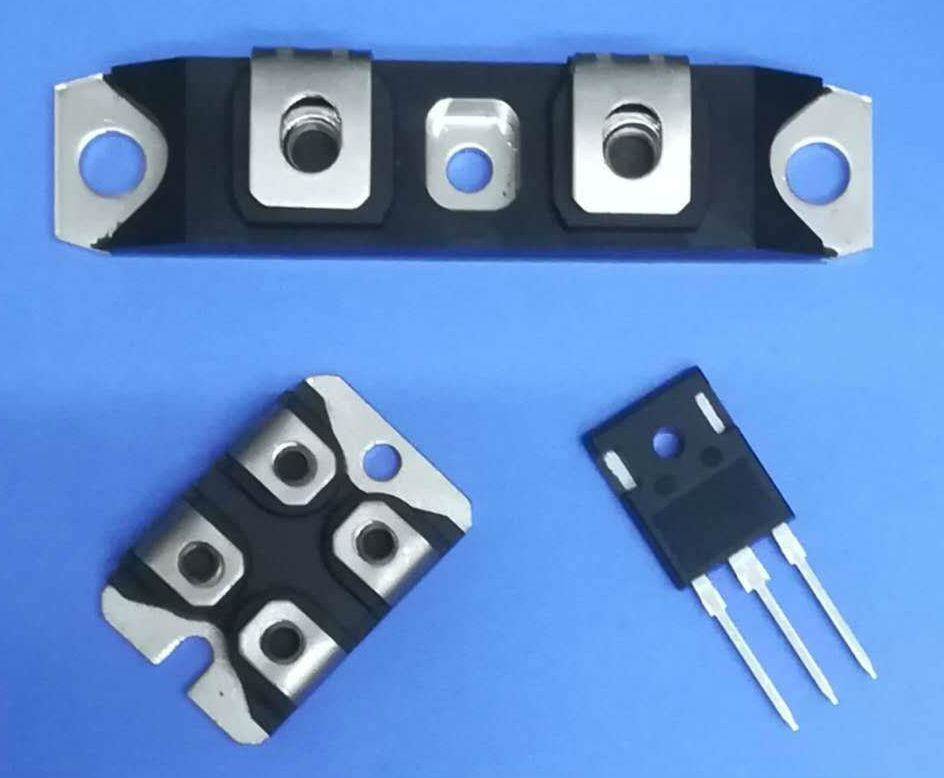

快恢复二极管
  快恢复二极管的选用与使用 快恢复二极管广泛应用于不间断电源、开关电源、交流电动机的变频调速器、脉宽调制器等电路中,作高频、高压、大电流整流、续流二极管用。具体选用时应根据具体电路的要求,选择合适参数的管子。在选用时如果单管的参数不能满足要求而对管能满足要求时,则可把对管当作单管使用。在使用对管中如有一只管子损坏时,则可作单管使用。由于制作工艺的不同,有些单管也有三个引脚,中间的为空脚,通过测量便可确定其无用。

  快恢复二极管的最主要特点是它的反向恢复时间(trr)在几百纳秒(ns)以下,超快恢复二极管甚至能达到几十纳秒。所谓反向恢复时间(trr),它的定义是:电流通过零点由正向转换成反向,再由反向转换到规定值的时间间隔。它是衡量高频续流及整流器件性能的重要技术指标。

 对于大多数应用程序,一个标准的二极管的恢复时间,这通常是小于100毫秒的时间长,是不是一个问题。同样,通过二极管恢复时间过程中的信号往往是太弱。在某些高速、高频、大功率的应用,然而,一个二极管的恢复时间是至关重要的,需要一个快速恢复二极管的使用。

  操作上,快速恢复二极管通常克服了标准二极管恢复时间长的金属部分的半导体部门的地方,如在肖特基二极管。另一种类型的快恢复二极管,称为掺金二极管,使用黄金或白金添加剂增加一个二极管分段电导率。在实践中,而不是半导体金属的使用提供了一个更高导电二极管。二极管生产厂家称这种更高的电导率允许电荷建立在二极管的消散速度,通常在几十纳秒的范围,大大缩短了二极管的恢复时间。

  超快恢复二极管规格非常类似于通用二极管除了速度快得多。通常当你看超快恢复二极管的规格,你搜索峰值反向电压(减压阀)、安培和时间(速度,通常在纳米秒)。总是取代超快速恢复二极管的规格相同或更高。速度是非常重要的,如果有可能找到准确的速度更快。
