二极管的反向击穿电压是多少?

作者:海飞乐技术 时间:2018-05-23 17:15

  二极管反向击穿电压一般是工作电压2-3倍。

  二极管反向击穿时的电压值。击穿时反向电流剧增,二极管的单向导电性被破坏,甚至过热而烧坏。手册上给出的最高反向工作电压VBWM一般是VBR的一半。

  反向击穿电压
  外加反向电压超过某一数值时,反向电流会突然增大,这种现象称为电击穿。引起电击穿的临界电压称为二极管反向击穿电压。电击穿时二极管失去单向导电性。如果二极管没有因电击穿而引起过热,则单向导电性不一定会被永久破坏,在撤除外加电压后,其性能仍可恢复,否则二极管就损坏了。因而使用时应避免二极管外加的反向电压过高。

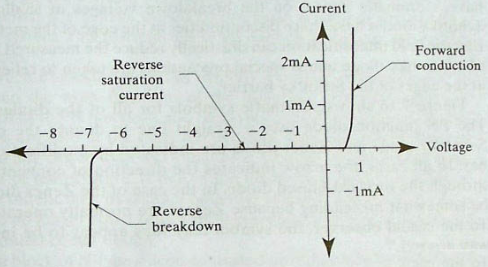

 PN结二极管的反向击穿
PN结二极管的反向击穿

  产生环境
  反向击穿的现象发生在很多情况下面,比如二极管,三极管等等。以二极管为例:二极管是正向导通的,二极管两端加反向电压时,电子不能通过二极管,使得二极管相当于断路,但是这个断路取决于把二极管反向接时,二极管两端的电压(即反向电压),如果这个反向电压足够大,二极管就被击穿了(你可以认为变成导线了),此时这个击穿的反向电压就叫反向击穿电压。你也可以从字面做感性的理解:反向击穿,反向,即为方向相反,就是说反着接。击穿,你可以认为原来这是一堵墙,是一条死胡同,不让人通过,击穿了所有人就能通过了(联想一下电流),亦可以理解为高低河岸流而不能倒流,除非有超过河床高度的水流通过。以下给出二极管反向击穿电压的理性定义:外加反向电压超过某一数值时,反向电流会突然增大,这种现象称为电击穿。引起电击穿的临界电压称为二极管反向击穿电压。电击穿时二极管失去单向导电性。如果二极管没有因电击穿而引起过热,则单向导电性不一定会被永久破坏,在撤除外加电压后,其性能仍可恢复,否则二极管就损坏了。因而使用时应避免二极管外加的反向电压过高。
