快恢复二极管与快恢复模块的区别

  快恢复二极管
  快恢复二极管可以理解为恢复速度很快及频率很高的二极管，通常用在开关电源做整流二极管，逆变电路做续流、反压吸收二极管。   快恢复二极管的内部结构与普通PN结二极管不同，它属于PIN结型二极管，即在P型硅材料与N型硅材料中间增加了基区I，构成PIN硅片。因基区很薄，反向恢复电荷很小，所以快恢复二极管的反向恢复时间较短，正向压降较低，反向击穿电压（耐压值）较高。

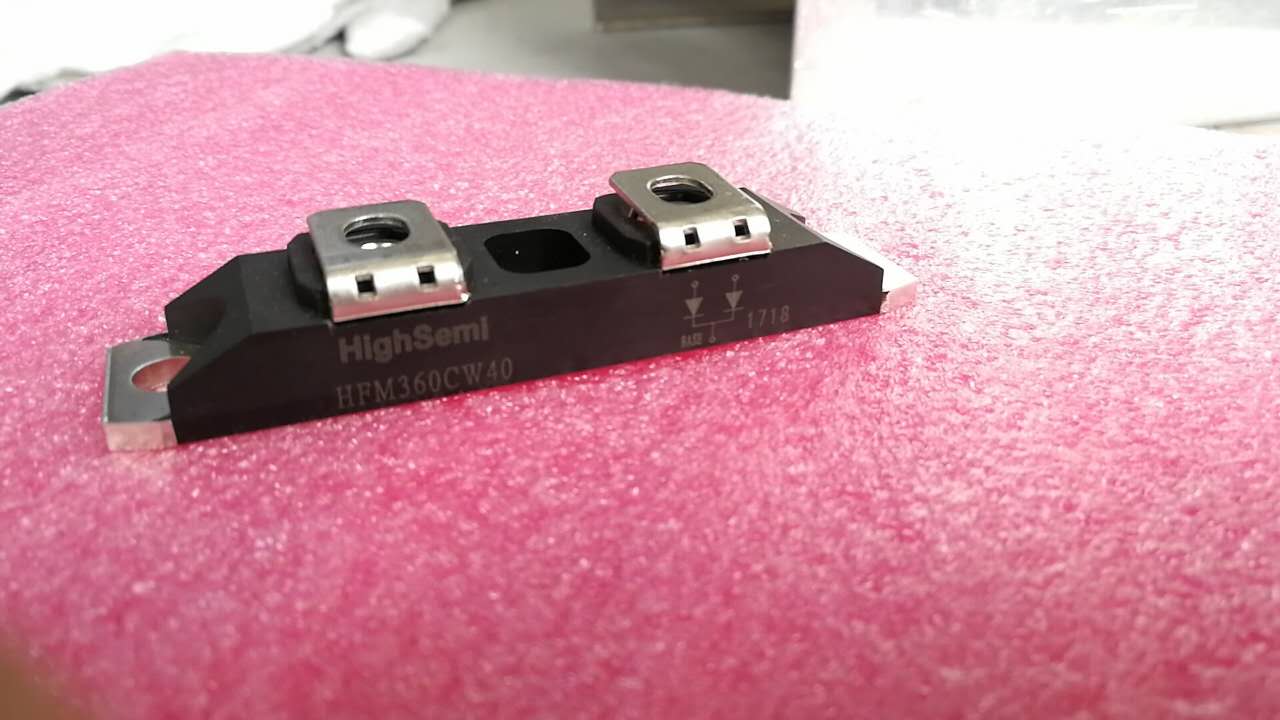

  快恢复二极管模块
  快恢复二极管模块也叫FRED模块，指封装成模块的二极管，功率较大，一般分为400V,600V,1200V。是用来高频率的整流和续流。在大功率设备上使用，如电焊机等，反向恢复时间很快，但比快恢复二极管慢，一般在几十个ns至几百个ns之间。主要封装有SOT-227、TO-244。   快恢复二极管与快恢复模块的区别

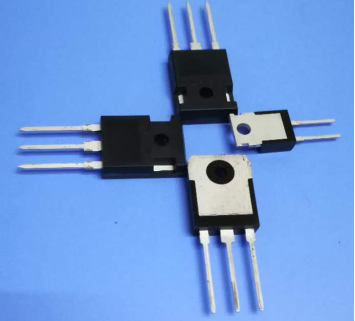

  二者都是反向恢复很快的二极管，主要区别是功率、速度和封装不同 快恢复二极管一般指电流、电压、功率比较小的单管，一般电流几个安培以内，电压最高1000多伏，但是反向恢复很快，只有几个ns至几十个ns，用在小功率开关电源做输出整流，或需要频繁开关的场合，封装一般是塑封、玻璃封装、陶瓷封装等，主要封装有SOD123、TO-252、TO-263、TO-220、TO-247、TO-3P等。
