400V20A二极管STTH20R04参数及替换

作者:海飞乐技术 时间:2019-07-15 10:43

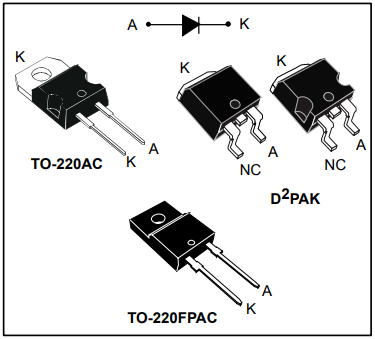

400V20A二极管

400V20A二极管性能与应用
  STTH20R04二极管,电压400V,电流20A,折衷正向压降和快恢复时间,优化性能。产品具有超快恢复时间,低功耗,高浪涌,低泄漏电流,可靠性高等优点。产品适用于开关电源和DC/DC和DC/AC转换器等,为所有焊机和工业应用提供高功率集成。

400V20A二极管STTH20R04特点
超快恢复
低功耗
高浪涌
低泄漏电流
结温高
-绝缘电压:2000 Vrms

400V20A二极管STTH20R04技术参数
制造商: STMicroelectronics
产品种类: 整流器
RoHS:  符合
安装风格: SMD/SMT
封装/箱体: D2-PAK
Vr - 反向电压 : 400 V
If - 正向电流: 20 A
配置: Single
Vf - 正向电压: 1.7 V
最大浪涌电流: 150 A
Ir - 反向电流 : 20 uA
恢复时间: 45 ns
最大工作温度: + 175℃
系列: STTH20R04
高度: 4.6 mm (Max)
长度: 10.4 mm (Max)
产品: Rectifiers
宽度: 9.35 mm (Max)
单位重量: 2 g

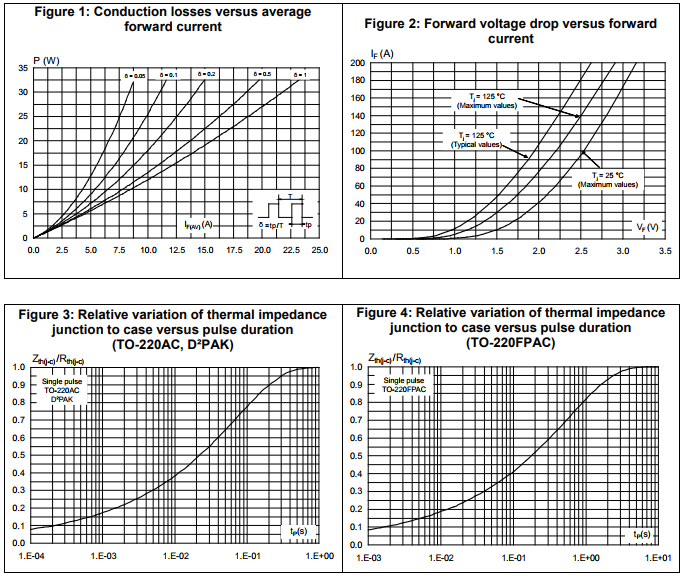

STTH20R04特性曲线
STTH20R04特性曲线

二极管整流电路及故障处理
  利用二极管的正向导通、反向截止的特性,可以实现电路的整流。二极管构成的简易整流电路如图1所示。
  (1)故障检测方法。
  观察输出波形,若最后输出波形与整流前波形基本保持不变,则说明二极管存在短路现象,未能完成整流作用。若最后无法得到输出波形,则说明二极管存在断路现象,导致最后电路开路,未能完成整流作用。
  (2)电路故障分析。
  二极管整流电路属于电路中比较常见的整流方式,在半波整流电路中,可能会出现二极管被击穿的现象。利用万用表的欧姆档测量二极管的电阻值,在得到一组数据后,交换万用表笔与二极管接触的电极,进行再次测量,若两次所得数据相近且阻值很小,则说明二极管存在被击穿的可能,需要及时更换,以保障电路顺利工作,若阻值相差比较大,则说明二极管处于正常工作状态。


STTH20R04替换资料
  海飞乐技术400V20A二极管现货替换STTH20R04,我司产品采用台湾芯片及先进的工艺技术封装,为您提供优质、高效的可完全替换产品,和国外进口产品相比,我司产品具有货期短、性价比高等优点。更多相关产品资料请联系我司客服,我们期待您的咨询与合作!
