开关电源工作原理与常用电路图

作者：海飞乐技术时间：2016-12-19 16:09

一、开关电源的工作原理

开关电源就是采用功率半导体器件作为开关元件，通过周期性通断开关，控制开关元件的占空比来调整输出电压。开关元件以一定的时间间隔重复地接通和断开，在开关无件接通时输入电源Vi通过开关S和滤波电路向负载RL提供能量，当开关S断开时，电路中的储能装置（L1、C2、二极管D组成的电路）向负载RL释放在开关接通时所储存的能量，使负载得到连续而稳定的能量。

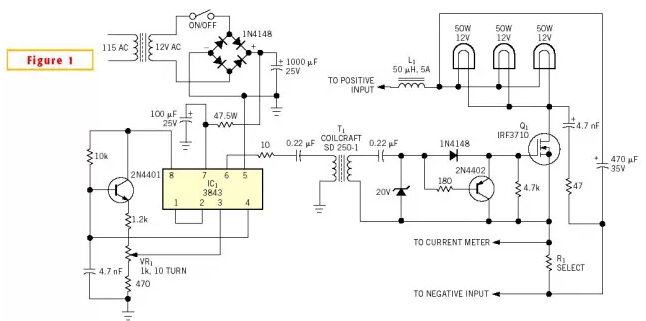

开关电源原理图

VO=TON/T*Vi，VO

为负载两端的电压平均值，TON 为开关每次接通的时间，T

为开关通断的工作周期；由式可知，改变开关接通时间和工作周期的比例，VO间电压平均值也随之改变，因此，随着负载及输入电源电压的变化自动调整TON和T的比例便使输出电压VO维持不变。改变接通时间TON和工作周期比例亦即改变脉冲的占空比，这种方法称为“时间比率控制”（TimeRationControl,缩写为TRC）。按TRC控制原理，有三种方式：

1、脉冲宽度调制（PulseWithModulation,缩写为PWM）开关周期恒定，通过改变脉冲宽度来改变占空比的方式。

2、

脉冲频率调制（PulseFrequencyModulation,缩写为PFM）导通脉冲宽度恒定，通过改变开关工作频率来改变占空比的方式。

3、混合调制导通脉冲宽度和开关工作频率均不固定，彼此都能改变的方式，它是以上二种方式的混合。

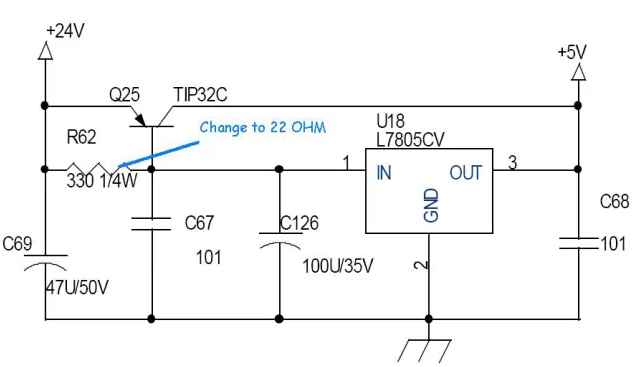

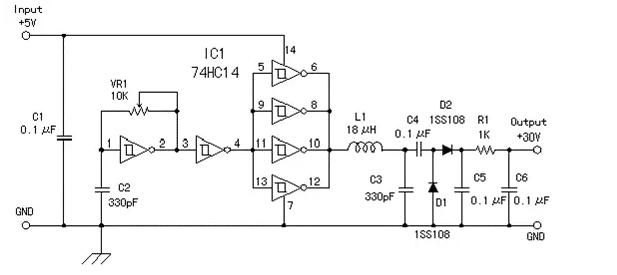

开关电源常用电路图

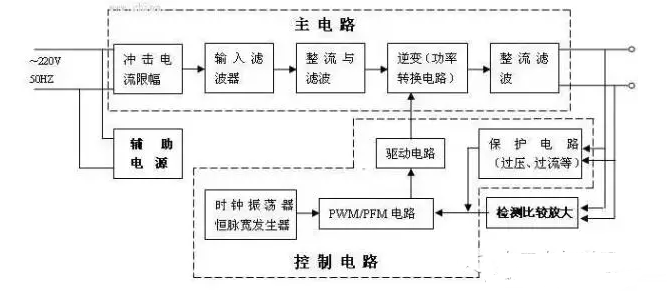

一、主电路

从交流电网输入、直流输出的全过程，包括：

1、输入滤波器：其作用是将电网存在的杂波过滤，同时也阻碍本机产生的杂波反馈到公共电网。

2、整流与滤波：将电网交流电源直接整流为较平滑的直流电，以供下一级变换。

3、逆变：将整流后的直流电变为高频交流电，这是高频开关电源的核心部分，频率越高，体积、重量与输出功率之比越小。

4、输出整流与滤波：根据负载需要，提供稳定可靠的直流电源。

二、开关电源控制电路

一方面从输出端取样，经与设定标准进行比较，然后去控制逆变器，改变其频率或脉宽，达到输出稳定，另一方面，根据测试电路提供的资料，经保护电路鉴别，提供控制电路对整机进行各种保护措施。

三、开关电源检测电路

除了提供保护电路中正在运行中各种参数外，还提供各种显示仪表资料。
