整流电路原理图及相关参数计算

 整流电路的特点是利用二极管的单向导电作用，将交流电压变成脉动的直流电压，并且输出电压平均值与输入交流电压的有效值的比值固定不变。

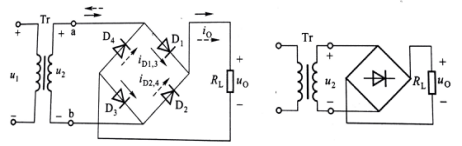

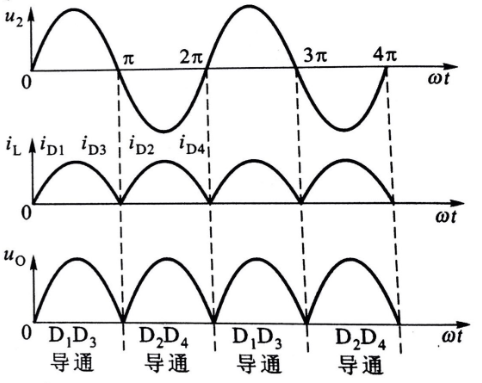

  如图1(a)所示为单相桥式整流电路，图1(b)所示是它的简化画法。u2为正半周时，8点电位高于b点电位，二极管D1、D3承受正向电压而导通，D2、D4承受反向电压而截止。此时电流的路径为：a→D1→RL→D3→b。u2为负半周时，b点电位高于a点电位，二极管D2、D4承受正向电压而导通，D1、D3承受反向电压而截止。此时电流的路径为：b→D2→RL→D4→a。设变压器二次电压为，则输出整流波形如图2所示。


  单相桥式整流电压的平均值为   流过负载电阻RL的平均电流为   流经每个二极管的平均电流为负载电流的一半，即   每个二极管在截止时承受的最高反向电压为u2的最大值，即   桥式整流电路的输出电压较高，纹波电压较小，管子所承受的最大反向电压较低，同时因电源变压器在正、负半周内都有电流供给负载，电源变压器得到充分的利用，效率较高，因此，这种电路在半导体整流电路中得到了广泛的应用。

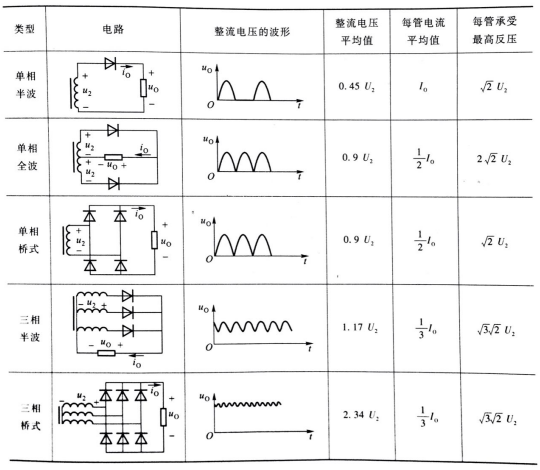

  图3给出了常见的几种整流电路的电路图、整流电压的波形及计算公式。
