二极管正负极判断判断技巧

作者:海飞乐技术 时间:2018-05-23 21:15

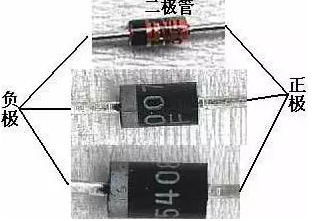

 一、普通二极管有色端标识一极为负极;
普通二极管有色端标识一极为负极判断
 快恢复二极管也可以这样判断

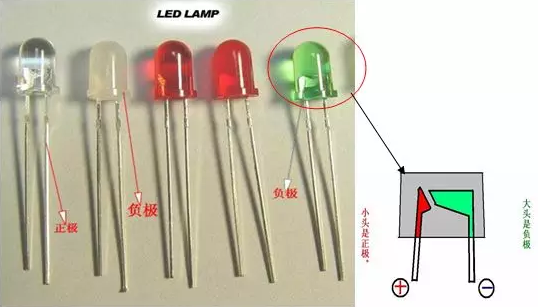

  二、发光二极管长脚为正,短脚为负。如果脚一样长,发光二极管里面的大点是负极,小的是正极。有的发光二极管带有一个小平面,靠近小平面的一根引线为负极。
发光二极管长脚为正,短脚为负。

  万用表中:红笔接“+”,黑笔接“-”;在测发光二极管时,低阻挡测不出来,可用RX10K档测,两表笔接触二极管的两级。如果电阻较小,黑表笔所接的是正极,电阻较大,黑表笔所接的是负极。发光二极管,若与TTL组件相连使用时,一般需串接一个470R的降压电阻,以防器件的损坏。

  三、晶体二极管

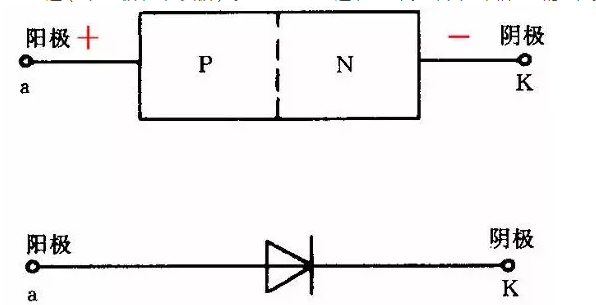

  晶体二极管由一个PN结,两条电极引线和管壳构成。在PN结的两侧用导线引出加以封装,就是晶体二极管。晶体二极管的字母符号为V。PN结的导通方向是从P型半导体到N型半导体,即P到N导通(P为正极,N为负极) 。PN结正向导通,反向截至,具有单相导电的特性。
晶体二极管由一个PN结,两条电极引线和管壳构成
 二极管封装及其方向如下图示:

 二极管封装及其方向如下图示
印制板中通过PCB板上丝印来判别二极管方向的方法总结如下:
通常情况下:
1、有缺口的一端为负极;
2、有横杠的一端为负极;
3、有白色双杠的一端为负极;
4、三角形箭头方向的一端为负极;
5、插件二极管丝印小圆一端是负极,大圆是正极。
在立式焊接的情况下原件本体在正极圈里
6、插件发光二极管方孔为第一脚为正极。
