快恢复二极管正负极测量与判断技巧

作者:海飞乐技术 时间:2017-01-04 17:35

    快恢复二极管一般横杠代表负端,如果怕错了,可以用万用表测量测量一下,达到蜂鸣档(测量断路那档),用正表笔选择一端,另一端用负表笔,如果亮了,那么说明正表笔那端是正,如果没亮,两个表笔换过来测,肯定会亮。
用数字万用表测试快恢复二极管正负极
  用数字万用表测试快恢复二极管正负极的方法:
 如果二极管的正负极标记模糊不清,可以用万用表进行测试判别。

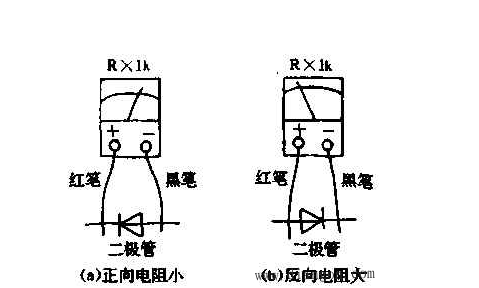

1)指针式万用判断方法:
  将万用表打到R×1K档,用红黑表笔分别与二极管的两个电极相接,测得两个方向阻抗相差很大,测得阻值小的那次.则黑表笔接的就是二极管的正极。(注意:在用万用表电阻档测试时,对于电表内的电池正极是接在黑表笔—端的)
2)数字万用表判断方法:
  同样可以用电阻1K档测量,测得阻值小的那次.则黑表笔接的应是二极管的负极,因为数字万用黑表笔是与电池负极连在一起的。
  大部分数字万用表还提供二极管测试档,用红黑表笔分别与二极管的两个电极相接,有一次的读数为无穷大,而另一次则有一个读数,当有读数的那次红表笔所连的那端为二极管的正极(A)。
注意:在测试二极管时可能需要将其与工作电路分离

 快恢复二极管正负极判断口诀

       二极管有两个极,一个阳极一阴极。

       分辨极性较简单,首先可看图表记。

       三角一端极为阴,短杠一端为阳极。

       没有图表看外形,较圆一端为阳极。

       较大规格带螺丝,螺丝一端为阳极。

       若不放心用表量,万用电表准备齐。

       乘以一百电阻档,两笔分别接电极。

       正反两次比阻值,一大一小记仔细。

       阻值小时看表笔,红阳黑阴定电极。
