肖特基二极管封装特点及选用

  (1)特点
  肖特基二极管属于大电流、低功耗、超高速的半导体整流器件；其特点是反向恢复时间很短(仅可几纳秒)、而工作电流却可达到几千安；其肖特基二极管的缺陷是反向耐压较低，不适用于要求高反压的电路。
  (2)封装形式
  常见的肖特基二极管封装形式有TO220、TO3P封装和表面封装。其中根据其内部结构、TO-220封装形式又可分为単管和对管两种，对管又可进一步细分为共阴对管、共阳对管和串联对管这三种形式(图1)。

  图1 (a)是共阳对管(即两个肖特基二极管的正极相连)，图1(b)是共阴对管(即两个肖特基二极管的负极相连)；图1(c)为串联对管。

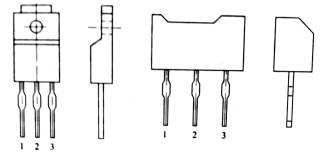

  肖特基二极管的外形，如图2所示。   (3)选用方法
  肖特基二极管主要被选用来作为整流二极管、续流二极管、保护二极管以及小信号险波等，最常见的用途是低电压、大电流电路(如驱动器、开关电源、变频器、逆变器等)之中；而点接触型肖特基二极管的主要用途在于微波通信电路。此外，铝硅肖特基二极管既可用于开关电路，又可用于高频电路之中作为检波和鉴频器件(替代2AP9检波二极管)，2S11型肖特基二极管的工作频率10³MHz，其应用领域广泛分布于普通电子产品中。
  常见的肖特基二极管包括DB0-004、MBR1545、MBR2535、B82-004等；常见的表面封装肖特基二极管是RB型等。
