快恢复二极管与其它二极管反向快恢复时间对比

作者:海飞乐技术 时间:2016-12-11 18:14

一、常用二极管的反向快恢复时间差异
以上几种二极管根据芯片工艺不同,反向恢复时间也有所差异,通常分为四大类:
1、快恢复整流二极管,反向恢复时间 150-500nS(纳秒);
2、普通整流二极管,反向恢复时间大于 500nS(纳秒);
3、高效率整流二极管,反向恢复时间 50-100nS(纳秒);
4、超快速整流二极管,反向恢复时间 15-35nS(纳秒);
5、肖特基整流二极管,理论上无反向恢复时间,实际小于 10nS(纳秒)

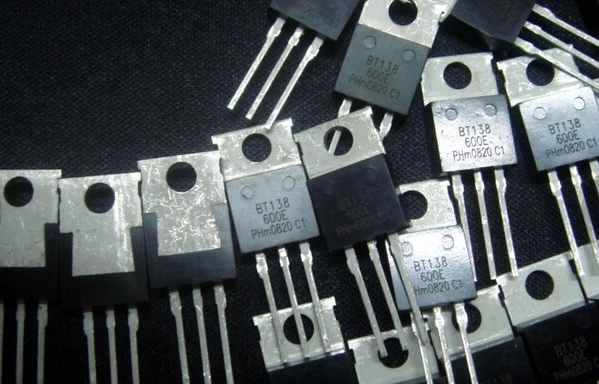

各种封装的快恢复二极管图片

 二极管是最常用的电子元件之一,它最大的特性就是单向导电,也就是电流只可以从二极管的一个方向流过,二极管的作用有整流电路,检波电路,稳压电路,各种调制电路,主要都是由二极管来构成的,其原理都很简单,正是由于二极管等元件的发明,才有我们现 在丰富多彩的电子信息世界的诞生。

二、常用二极管
1.快恢复二极管:
快恢复二极管是一种具有开关特性好、反向恢复时间短特点的半导体二极管,可理解为快速二极管,高频二极管,通常用在开关电源做整流二极管,逆变电路做续流、反压吸收二极管。
快恢复二极管的内部结构与普通PN结二极管不同,它属于PIN结型二极管,即在P型硅材料与N型硅材料中间增加了基区I,构成PIN硅片。因基区很薄,反向恢复电荷很小,所以快恢复二极管的反向恢复时间较短,正向压降较低,反向击穿电压(耐压值)较高。

2.普通整流二极管:
整流二极管一种用于将交流电转变为直流电的半导体器件。二极管最重要的特性就是单方向导电性。在电路中,电流只能从二极管的正极流入,负极流出。通常它包含一个PN结,有正极和负极两个端子。这种器件的结面积较大,能通过较大电流(可达上千安),但工作频率不高,一般在几十千赫以下。整流二极管主要用于各种低频半波整流电路,如需达到全波整流需连成整流桥使用。

3.肖特基整流二极管:
肖特基二极管简称SBD。SBD不是利用P型半导体与N型半导体接触形成PN结原理制作的,而是利用金属与半导体接触形成的金属-半导体结原理制作的。因此,SBD也称为金属-半导体(接触)二极管或表面势垒二极管,它是一种热载流子二极管。SBD的结构及特点使其适合于在低压、大电流输出场合用作高频整流,在非常高的频率下(如X波段、C波段、S波段和Ku波段)用于检波和混频,在高速逻辑电路中用作箝位。在IC中也常使用SBD,像SBD?TTL集成电路早已成为TTL电路的主流,在高速计算机中被广泛采用。
