开关电源中为什么要用快恢复二极管?

作者:海飞乐技术 时间:2016-11-17 16:56

答:快恢复二极管在开关电源中有两种作用,做为快速整流二极管和做为续流二极管并联保护IGBT等核心器件。


   开关电源中的整流二极管必须具有正向压降低、快速恢复的特点,还应具有足够大的输出功率,可以采用以下三种类型的高频整流二极管:快速恢复整流二极管、超快速恢复整流二极管、肖特基整流二极管。 快速恢复和超快恢复整流二极管具有适中的和较高的正向电压降,其范围是从0.8~1.2V。这两种整流二极管还具有较高的截止电压参数。因此,它们特别适合于在小功率的、输出电压在12V左右的辅助电源电路中使用。

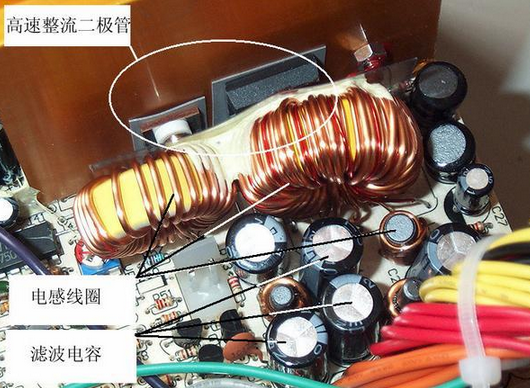

开关电源中的快恢复二极管做为整流二极管使用
开关电源中的整流二极管采用快恢复二极管的具体原因如下
1.因为只有快恢复二极管的伏安特性和灵敏度才能满足开关电源变压的要求。
2.择快恢复二极管的原因是因为工作频率,则会因为频率响应不良,造成二极管发热,带负载能力下降,如果采用普通整流二极管
3.开关电源是靠开关器件高频工作的,如果续流二极管恢复时间太长,可能造成4.开关管直通而过流损坏,所以,续流二极管宜采用快恢复二极管。
5.因为开关电源频率很高,普通二极管开关频率不够是没法工作的。
