快恢复二极管(FRD)特点及选用

作者:海飞乐技术 时间:2017-09-25 15:34

  (1)特点
  快恢复二极管的反向恢复时间大幅度降低,约在几百纳秒以下;同时,快恢复二极管的正向压降较低,反向峰值电压被提高,可达几千伏。
  具体选用方法:这类二极管的优势在于反向恢复时间短、开关特性好、体积小因而在除脉宽调制器、不间断电源、开关电源、变频调速器等电路中被广泛选用,快恢复二极管的作用是高频大电流整流或续流。

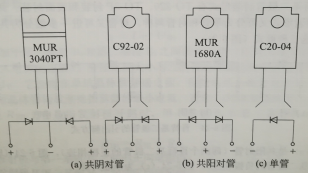

  快恢复二极管的内部结构和外形,如图1所示;这类二极管的内部结构有单管和对管两种,其中对管内部有两只快恢复二极管,而根据这两只快恢复二极管的接法,对管又可分为共阴对管和共阳对管。

图1 快恢复二极管的内部结构与外形
图1 快恢复二极管的内部结构与外形
  因为各类快恢复二极管的功率相差较大,故各自采用的封装形式不同;20A以下的快恢复二极管采用TO-220塑料封装或DO-41、TO-15、DO-27封装,20A以上的大容量快恢复二极管则采用TO-3P金属封装,而对于几百至几千安的快恢复二极管,采用了螺栓形或平板形封装。

  (2)选用与使用方法
  快恢复二极管广泛应用于不间断电源、开关电源、交流电动机的变频调速器、脉宽调制器、彩色电视机等电路之中,可被用作高频二极管、高压二极管、大电流整流二极管和续流二极管等。而具体选择何种参数的快恢复二极管,应视电路的具体要求而定。
  选用时,若是单管型快恢复二极管不能满足要求而对管能够满足电路要求,则建议可将对管作为单管使用;且使用时,对管中的二只快恢复二极管被损坏,亦可作为单管型快恢复二极管使用。根据制作工艺的不同,有些型号的单管型快恢复二极管具有3个引脚,中间的一个引脚为空引脚,通过测量即可确定。

  (3)检测方法
  将万用表置于R×1k挡位,测量快恢复二极管的正、反向电阻值,其中正向电阻值约为几欧姆、反向电阻值则为∞;若电阻测量值均为∞或0,则表明被测快恢复二极管已损坏。
  对管的检测方法与上述方法相同,但必须首先确定对管的公共端是哪一个引脚,再以上述方法对两个快恢复二极管进行检测。
