100V/600A肖特基二极管

作者:海飞乐技术 时间:2019-08-20 17:22

100V/600A肖特基二极管

100V/600A肖特基二极管性能与应用
  肖特基二极管也叫热载流子二极管,通过金属和半导体接触(肖特基接触)形成肖特基势垒从而实现整流。相对于普通的PN结二极管,肖特基二极管的反向恢复“惯性”很低。因此肖特基二极管适合于高频整流或者需要高速开关的场合。
  海飞乐技术100V/600A肖特基二极管高频性能好、正向压降低,开关损耗小、高速开关等优良特性,应用于逆变焊机、开关电源、不间断电源、电机驱动、大功率转换器等,降低功耗,提高效率和使用频率,减少电路噪声。


100V/600A肖特基二极管特点
反向恢复电压:Vrrm=100V
低正向电压降:VF(typ.)=0.4V
平均正向电流:IF(AV.)=300A @Tc=100℃
超快速反向恢复时间:Trr(typ.)=80ns
减少电磁干扰与开关损耗
非绝缘型封装

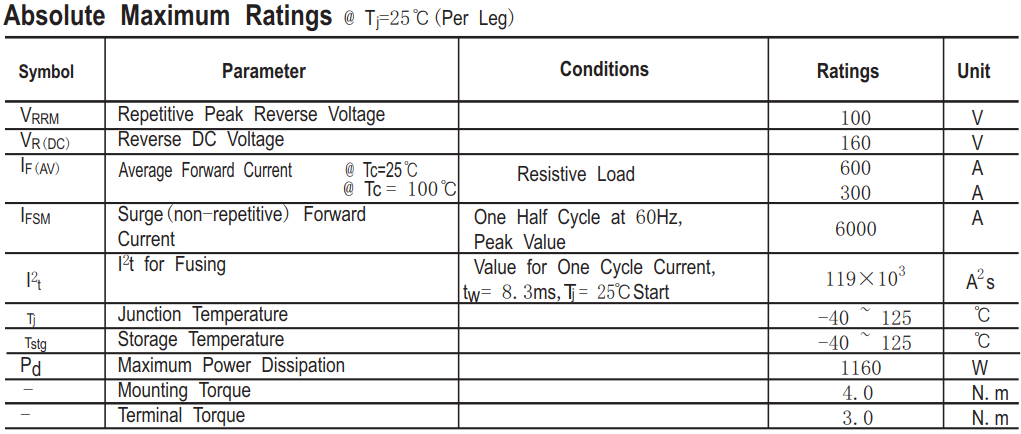

100V/600A肖特基二极管主要参数
100V/600A肖特基二极管主要参数

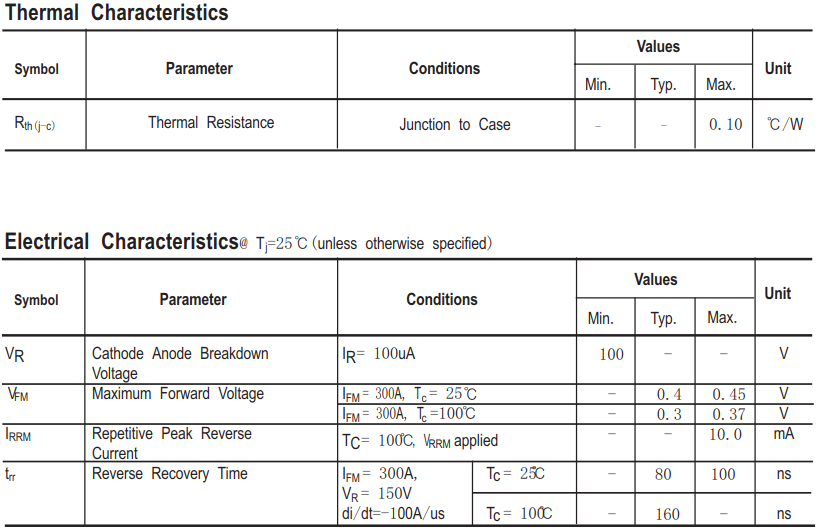

100V/600A肖特基二极管电特性
100V/600A肖特基二极管电特性

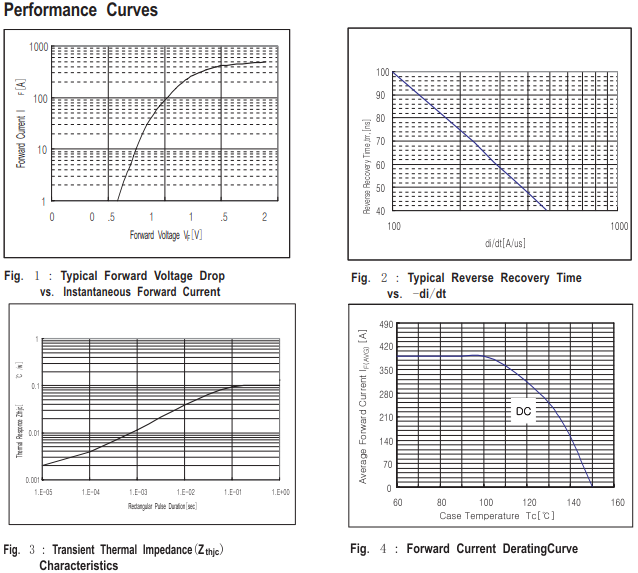

100V/600A肖特基二极管特性曲线图
100V/600A肖特基二极管特性曲线图

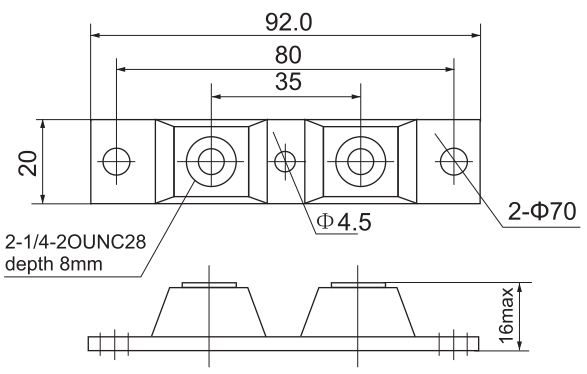

100V/600A肖特基二极管封装结构与尺寸图
100V/600A肖特基二极管封装结构与尺寸图

肖特基二极管应用:
  近年来随着需求增长具有更高的工作频率、更小的元胞尺寸和更低功耗的肖特基二极管应用范围不断扩大,可作快速、大功率、低功耗、高耐压整流器、保护电路的功率器件使用,可应用在比如整流电路、电源控制电路、移动电路的搭建、调频电路、电压钳位电路等,在通信领域中常用作整流器、信号检波器使用;肖特基二极管还经常在集成电路中使用,比如肖特基二极管-逻辑门电路集成电路在高性能快速控制电路中应用广泛。SBD的反向恢复时间是肖特基接触中多数截流子耗尽的过程,肖特基二极管恢复时间比快恢复二极管还要小,正向恢复过程中也不会有明显的电压过冲,开关转换时间短,反向恢复电荷中不存在少数载流子,开关功率损耗特别小,因而其在高频电路、超高速开关电路等高频环境下的应用有着良好的表现。



  海飞乐技术100V/600A肖特基二极管采用台湾芯片及先进的工艺技术封装,为您提供优质、高效的产品,和国外产品相比,我司的该款产品具有货期短、性价比高等优点。更多相关产品资料请联系我司客服,我们期待您的咨询与合作!
