替换STTH60W03C/DPF60C300HB/FFA60UP30DN


60A300V快恢复二极管性能与应用

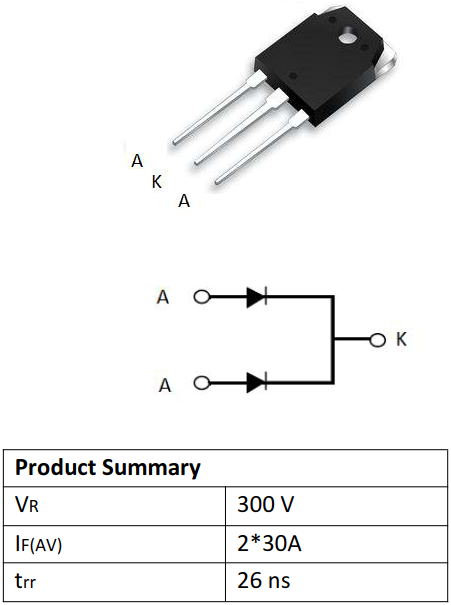

  海飞乐技术快恢复二极管HFD6030PD（可完全替换STTH60W03C/DPF60C300HB/FFA60UP30DN），电压300V，电流60A，具有恢复时间短，开关损耗低，高浪涌特性，低反向漏电流，开关特性好、正向电流大等优点。以它突出的性能和特点成为开关电源中不可缺少的功率器件。降低功耗，提高效率和使用频率，使开关器件的功能得到充分发挥。

60A300V快恢复二极管特点
超快恢复时间
高频运行
低反向漏电流
高浪涌特性
外延芯片结构
工作结温度175℃
功耗低，低射频干扰及电磁干扰

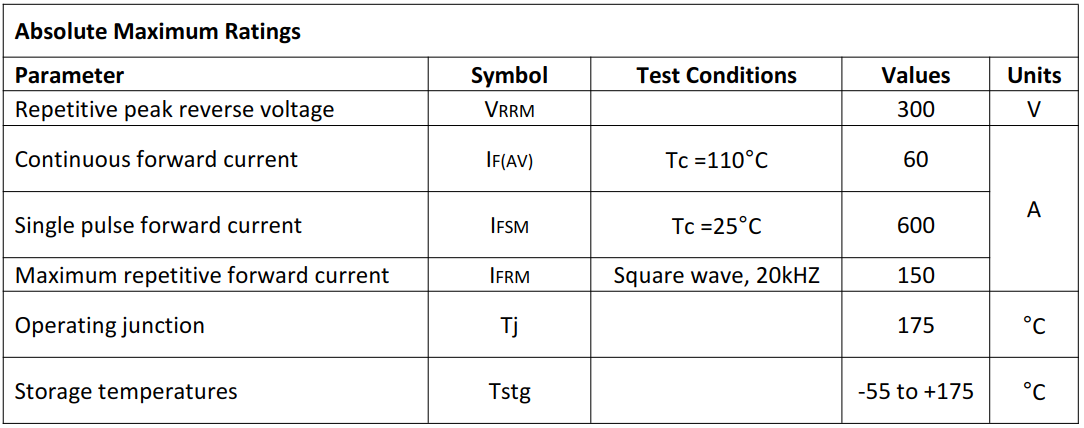

60A300V快恢复二极管主要参数

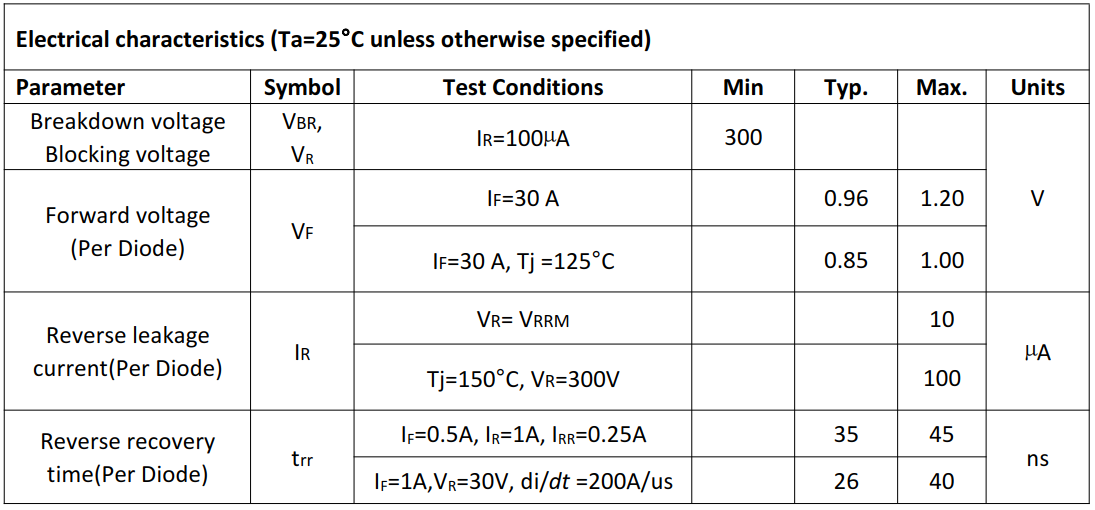

60A300V快恢复二极管电特性

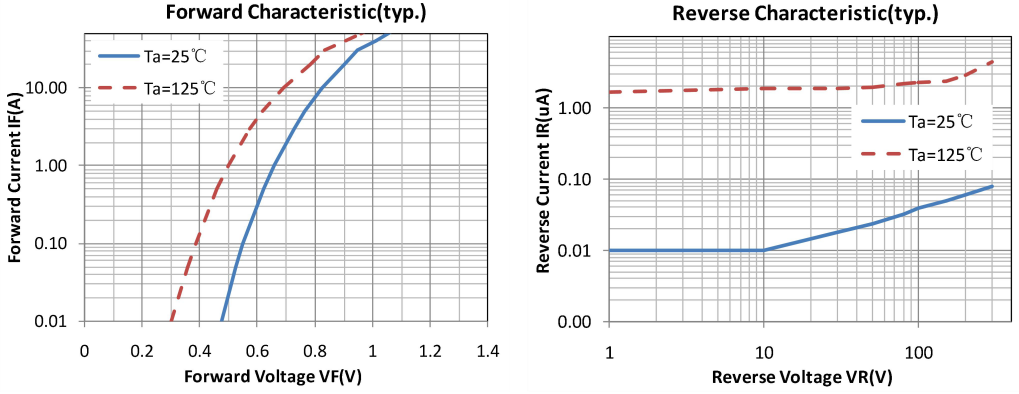

60A300V快恢复二极管特性曲线
60A300V快恢复二极管封装结构与尺寸图
STTH60W03C主要技术参数
产品种类: 整流器
RoHS:  符合
安装风格: Through Hole
封装/箱体: TO-247
Vr - 反向电压 : 300 V
If - 正向电流: 60 A (2 x 30 A)
类型: Fast Recovery Rectifiers
配置: Dual Anode Common Cathode
Vf - 正向电压: 1.45 V
最大浪涌电流: 280 A
Ir - 反向电流 : 20 uA
恢复时间: 25 ns
最大工作温度: + 175℃
系列: STTH60W03C
封装: Tube
产品: Rectifiers
Pd-功率耗散: -
产品类型: Rectifiers
工厂包装数量: 30
子类别: Diodes & Rectifiers
单位重量: 6.500 g

快恢复二极管结构特点
  快恢复二极管的内部结构与普通二极管不同，它是在P型、N型硅材料中间增加了基区I，构成P-I-N硅片。由于基区很薄，反向恢复电荷很小，不仅大大减小了trr值，还降低了瞬态正向压降，使管子能承受很高的反向工作电压。快恢复二极管的反向恢复时间一般为几百纳秒，正向压降约为0.6V，正向电流是几安培至几千安培，反向峰值电压可达几百到几千伏。超快恢复二极管的反向恢复电荷进一步减小，使其trr可低至几十纳秒。20A以下的快恢复及超快恢复二极管大多采用TO-220封装形式。从内部结构看，可分成单管、对管（亦称双管）两种。对管内部包含两只快恢复二极管，根据两只二极管接法的不同，又有共阴对管、共阳对管之分。



STTH60W03C/DPF60C300HB/FFA60UP30DN替换资料
  海飞乐技术300V60A快恢复二极管HFD6030PD现货替换STTH60W03C/DPF60C300HB/FFA60UP30DN，我司产品采用台湾芯片及先进的工艺技术封装，为您提供优质、高效的可完全替换产品，和国外进口产品相比，我司产品具有货期短、性价比高等优点。更多相关产品资料请联系我司客服，我们期待您的咨询与合作！
