RHRP15120现货报价_参数_替换资料

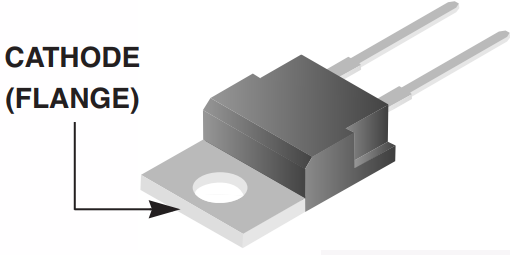

  RHRP15120快恢复二极管，电压1200V，电流8A，TO-220封装，最高工作温度+175℃。具有开关特性好、反向恢复时间短、低正向压降、低功耗等特点。应用于开关电源、不间断电源、PWM脉宽调制器、变频器等电子电路中，作为并联二极管、整流二极管及续流二极管使用，起到高频整流、续流、吸收、隔离和箝位的作用。
  在电子电路中快恢复二极管有着反向恢复时间短、开关特性好、工作电流大等优点。尤其跟开关器件组合使用的大功率二极管有着特殊要求，此种二极管通常称作续流二极管。续流二极管对开关器件作用十分重要，它的作用可以减小开关器件、二极管及许多电路中的功耗，还可以减小其本身引起的电压尖峰、电磁干扰、射频干扰等，从而做到尽量去减小或去掉吸收电路。

快恢复二极管RHRP15120技术参数资料
制造商: ON Semiconductor
产品种类: 整流器
RoHS:  符合
安装风格: Through Hole
封装/箱体: TO-220AC-2
Vr - 反向电压 : 1.2 kV
If - 正向电流: 15 A
配置: Single
Vf - 正向电压: 3.2 V
最大浪涌电流: 200 A
Ir - 反向电流 : 100 uA
恢复时间: 75 ns
最小工作温度: - 65℃
最大工作温度: + 175℃
封装: Tube
高度: 9.65 mm
长度: 10.67 mm
宽度: 4.83 mm
Pd-功率耗散: 100 W
工厂包装数量: 800
单位重量: 2.160 g

RHRP15120封装尺寸
快恢复二极管检测方法
  将万用表置于R×1k挡位，测量快恢复二极管的正、反向电阻值，其中正向电阻值约为几欧姆、反向电阻值则为∞；若电阻测量值均为∞或0，则表明被测快恢复二极管已损坏。
  对管的检测方法与上述方法相同，但必须首先确定对管的公共端是哪一个引脚，再以上述方法对两个快恢复二极管进行检测。


RHRP15120替换资料
  海飞乐技术HFD15120C替换RHRP15120快恢复二极管，产品采用台湾芯片及先进的工艺技术封装，为您提供优质、高效的可完全替换产品，和国外进口产品相比，我司的该款产品具有货期短、性价比高等优点。我们期待您的咨询与合作！
