整流快恢复二极管缓冲吸收电路
作者：海飞乐技术 时间：2016-11-25 15:49

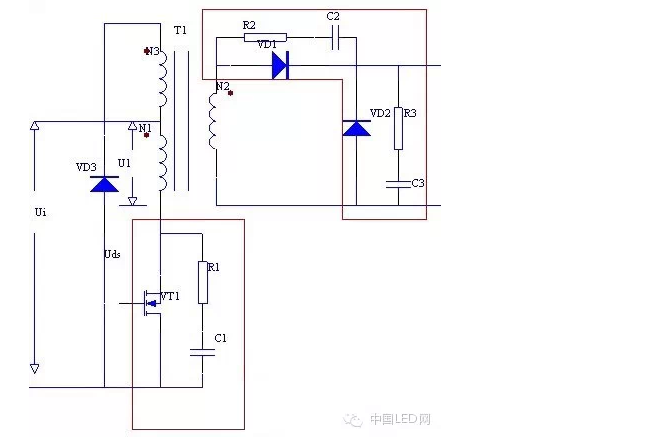

在开关电源中，由于变压器的漏感、布线的引线电感存在、开关管在关断瞬间会产生很高的电压尖峰脉冲。整流快速恢复二极管由于存在存储效应，反向恢复过程中也会出现很高的反向恢复的碾压尖峰脉冲。这些过电压尖峰脉冲的出现不但危及功率器件的工作安全性，而且形成很强的电磁干扰噪声。为此必须在功率器件两端设计尖峰电压缓冲吸收电路。缓冲电路图如图中红框部分：
电路说明：
从缓冲电路中均有电容器元件，电容器的端电压不能突变，当MOSFET功率开关管关断是形成尖峰电压脉冲能量转移到电容器中储存，然后电容器的储能通过电阻消耗或返回电源，起到缓冲吸收电压尖端作用。而输出二极管两端产生的反向浪涌电压同时也受到限制，这样因此反向浪涌电流就会随之而减少，以及减少损耗和可能出现振荡。
