快恢复二极管的开关电源漏极钳位保护电路

作者:海飞乐技术 时间:2016-11-25 16:14

  开关电源漏极钳位保护电路的作用是当功率开关管(MOSFET)关断时,对由高频变压器漏感所形成的尖峰电压进行钳位和吸收,以防止MOSFET因过电压而损坏。散热器的作用则是将单片开关电源内部产生的热量及时散发掉,避免因散热不良导致管芯温度超过最高结温,使开关电源无法正常工作,甚至损坏芯片。

 设计电路图

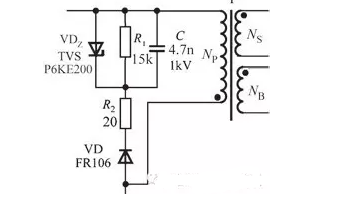

 用由瞬态电压抑制器TVS(P6KE200,亦称钳位二极管)、阻容吸收元件(钳位电容C和钳位电阻R 1)、阻尼电阻(R 2)和阻塞二极管(快恢复二极管FR106)构成的VDZ、R、C、VD型漏极钳位保护电路,如图1所示。选择TOPswitch-HX系列TOP258P芯片,开关频率f=132kHz,u=85~265V,两路输出分别为UO1(+12V、2A)、UO2(+5V、2.2A)。PO=35W,漏极峰值电流I P=I LIMIT=1.65A.实测高频变压器的一次侧漏感L 0=20μH。
一种用于开关电源的典型漏极钳位保护电路
 一种用于开关电源的典型漏极钳位保护电路

 电路图说明

 采用快恢复二极管FR106(1A/800V,正向峰值电流可达30A)。要求其正向峰值电流远大于IP(这里为30A>1.65A)。这里采用快恢复二极管而不使用超快恢复二极管,目的是配合阻尼电阻R 2,将部分漏感能量传输到二次侧,以提高电源效率。有时为了提高开关电源的效率,还在阻塞二极管上面串联一只低阻值的阻尼电阻R 2.在R 2与漏极分布电容的共同作用下,可使漏感所产生尖峰电压的起始部分保留下来并产生衰减振荡,而不被RC电路吸收掉。通常将这种衰减振荡的电压称作振铃电压,由于振铃电压就叠加在感应电压U
OR上,因此可被高频变压器传输到二次侧。
