高频开关电源整流电路中的快恢复二极管有什么

作者:海飞乐技术 时间:2018-05-23 17:10

 高频开关电源整流电路中的快恢复二极管具有高频整流、续流及保护二极管的作用:
高频开关电源整流电路中的快恢复二极管整流电路

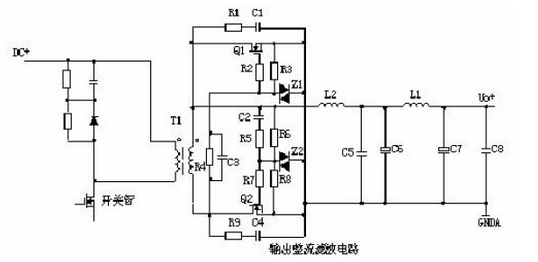

图1 高频开关电源整流电路整流电路
高频开关电源整流电路中的快恢复二极管保护电路
图2高频开关电源整流电路保护电路

 电路分析
   快恢复二极管可广泛应用于DR-L2-12V脉宽调制器、开关电源、不间断电源等装置中,作高频整流、续流及保护二极管用。上图1所示为高频开关电源整流电路图,是UC3842脉宽调制器构成的开关电源中高频变压器丁及其相关电路。图中,VD4选用MUR1680A型快恢复二极管,起整流作用。MUT1680A属于共阳对管,现仅用其中一只管,另一只作备用管。在晶闸管逆变器中,利用快恢复二极管能起到保护作用,保护电路如图2所示。当快速熔断器FU熔断时在直流侧产生尖峰电压,可经过快恢复二极管VD被电容器所吸收。
