开关电源中快恢复二极管整流输出电路解析
作者：海飞乐技术 时间：2017-04-01 14:22
开关电源电路中快恢复整流二极管的应用最为普遍。所谓快恢复整流二极管就是专门用于电源电路中将交流电转换成单向脉动直流电的二极管，由整流二极管构成的电路称为二极管整流电路。快恢复二极管主要应用于开关电源电路中的电源输出部分，下面是我们整理的三种常见的开关电源输出电路和工作原理。
1.正激式整流电路：

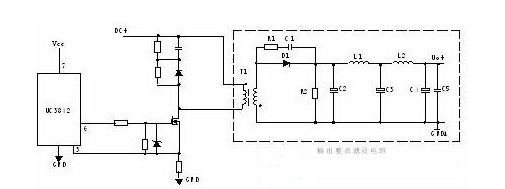

图1 开关电源正激式整流电路
T1为开关变压器，其初极和次极的相位同相。D1为整流二极管，D2为续流二极管，R1、C1、R2、C2为削尖峰电路。L1为续流电感，C4、L2、C5组成π型滤波器。快恢复二极管在这个电路中为D1为整流二极管，D2为续流二极管，两种作用。
2.反激式整流电路

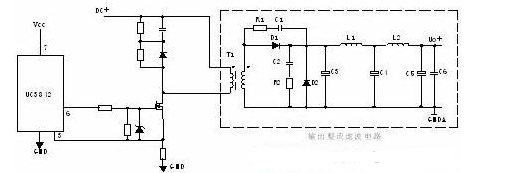

图2 开关电源反激式整流电路
T1为开关变压器，其初极和次极的相位相反。D1为整流二极管，R1、C1为削尖峰电路。L1为续流电感，R2为假负载，C4、L2、C5组成π型滤波器。其中D1为整流作用的快恢复二极管。
3.同步整流电路

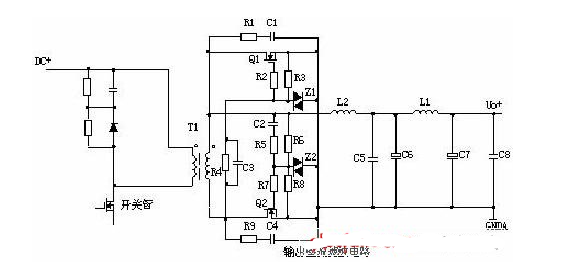

图3 开关电源同步整流电路
工作原理：当变压器次级上端为正时，电流经 C2、R5、R6、R7使Q2导通，电路构成回路，Q2 为整流管。Q1栅极由于处于反偏而截止。当变压器次级下端为正时，电流经C3、R4、R2使 Q1导通，Q1为续流管。Q2栅极由于处于反偏而截止。L2为续流电感，C6、L1、C7组成π 型滤波器。R1、C1、R9、C4为削尖峰电路。Q1,Q2为不同作用的快恢复二极管。
